APU 高性能计算服务器使用手册(V1.0)

目录：

• APU 高性能计算服务器使用手册(V1.0)
  • 1. 模型训练
    • A. 训练文件参数介绍
      • a） apu参数
      • b) learning_rate参数
      • c） loss参数
      • d） training参数
    • B. 配置训练文件
    • C. 训练并测试
    • D. 训练注意事项
  • 2. 运行
    • A. 准备条件
    • B. 输入文件说明
    • C. 运行分子动力学
    • D. 注意事项
  • 3. 测试示例
    • A. 配置加速卡
    • B. 训练
    • C. 测试

1. 模型训练

训练过程不仅包括连续神经网络（Continuous Neural Network, CNN）训练，还包括使用CNN结果作为输入的量化神经网络（Quantized Neural Network, QNN）训练。这一过程通过使用我们在线开源的训练代码在CPU或GPU上执行。

为了训练一个能够很好地再现势能面（Potential Energy Surface, PES）的机器学习（Machine Learning, ML）模型，首先准备一个训练和测试数据集，这可以通过使用基于密度泛函理论（Density Functional Theory, DFT）的从头计算分子动力学（Ab-initio Molecular Dynamics, AIMD）采样来实现。

mkdir -p $train_workspace
cd $train_workspace
mkdir -p data
cp -r $dataset data

其中$dataset是数据集及测试集的路径，$train_workspace是训练工作目录路径。

A. 训练文件参数介绍

训练文件参数有以下几部分：

{
    "apu": {},
    "learning_rate": {},
    "loss": {},
    "training": {}
}

接下来将分别介绍各部分参数。

a） apu参数

{
    "version": 1,
    "max_nnei": 256,
    "net_size": 128,
    "sel": 256,
    "rcut": 6.0,
    "rcut_smth": 0.5,
    "type_map": ["Ge", "Te"]
}

参数	说明	可选值
version	神经网络结构版本	1
net_size	神经网络大小	128
sel	相邻原子数	256
rcut	截断半径	(0.0, 8.0]
rcut_smth	平滑截断半径	(0.0, 8.0)
type_map	将原子种类映射到种类名称	string list类型，如["Ge", "Te"]

b) learning_rate参数

{
    "type": "exp",
    "start_lr": 1e-3,
    "stop_lr": 3e-8,
    "decay_steps": 5000
}

参数	说明	可选值
type	学习率变化类型	exp
start_lr	训练开始时学习率	合适的值
stop_lr	训练结束时学习率	合适的值
decay_steps	每decay_steps步学习率衰减	合适的值

c） loss参数

{
    "start_pref_e": 0.02,
    "limit_pref_e": 2,
    "start_pref_f": 1000,
    "limit_pref_f": 1,
    "start_pref_v": 0,
    "limit_pref_v": 0
}

参数	说明	可选值
start_pref_e	训练开始时能量的损失因子	0或合适的值
limit_pref_e	训练结束时能量的损失因子	0或合适的值
start_pref_f	训练开始时受力的损失因子	0或合适的值
limit_pref_f	训练结束时受力的损失因子	0或合适的值
start_pref_v	训练开始时维里的损失因子	0或合适的值
limit_pref_v	训练结束时维里的损失因子	0或合适的值

d） training参数

{
    "seed": 1,
    "stop_batch": 1000000,
    "numb_test": 1,
    "disp_file": "lcurve.out",
    "disp_freq": 1000,
    "save_ckpt": "model.ckpt",
    "save_freq": 10000,
    "training_data": {
        "systems": ["system1_path", "system2_path", "..."],
        "batch_size": ["batch_size_of_system1", "batch_size_of_system2", "..."]
    }
}

参数	说明	可选值
seed	随机种子	整数值
stop_batch	训练总步数	合适的值
numb_test	训练时评估准确率样本数	合适的值
disp_file	存储训练信息的日志文件名称	字符串名称
disp_freq	训练信息输出频率	合适的值
save_ckpt	检查点文件的名称	字符串名称
save_freq	检查点文件的保存频率	0或合适的值
systems	包含数据集的数据目录列表	字符串列表
batch_size	相应数据集的批大小列表	内容为整数的字符串列表

B. 配置训练文件

进入训练工作目录

cd $train_workspace

创建输入脚本train_cnn.json及train_qnn.json

touch train_cnn.json
touch train_qnn.json

编辑并配置好训练文件参数。

C. 训练并测试

训练步骤分为两步：

cd $train_workspace
# step1: train CNN
dp train-apu train_cnn.json -s s1
# step2: train QNN
dp train-apu train_qnn.json -s s2

训练过程结束后，将得到两个文件夹：apu_cnn和apu_qnn。apu_cnn包含连续神经网络（CNN）训练后的模型。apu_qnn包含量化神经网络（QNN）训练后的模型。

可以通过以下方式从检查点文件的路径（apu_cnn/model.ckpt）重新启动CNN训练：

dp train-apu train_cnn.json -r apu_cnn/model.ckpt -s s1

或者还可以初始化CNN模型并通过以下方式对其进行训练：

mv apu_cnn apu_cnn_bck
cp train_cnn.json train_cnn2.json
# please edit train_cnn2.json
dp train-apu train_cnn2.json -s s1 -i apu_cnn_bck/model.ckpt

冻结模型可以以多种方式使用。最直接的测试可以通过以下方式调用：

mkdir test
dp test -m ./apu_qnn/frozen_model.pb -s path/to/system -d ./test/detail -n 99999 -l test/output.log

其中，要导入的冻结模型文件是在命令行通过-m标志给出的，测试数据集的路径是在命令行通过-s标志给出的，包含能量、力和维里精度详细信息的文件是在命令行通过-d标记给定的，测试的数据量是在命令行通过-n标志给定的。

D. 训练注意事项

1. 可以通过以下命令获取apu帮助说明

dp train-apu -h

2. 推荐在QNN量化训练时跳过相邻统计

dp train-apu train_qnn.json -s s2 --skip-neighbor-stat

3. QNN输入脚本（train_qnn.json）中运行步数（stop_batch）设置为1步即可

2. 运行

A. 准备条件

建立lammps运行工作目录并进入

mkdir $md_workspace
cd $md_workspace

将训练得到的模型文件拷贝至lammps运行工作目录

cp $train_workspace/apu_cnn/model.pb ./

将lammps输入文件拷贝至lammps运行工作目录

cp -r $lammps_input/* ./

其中$md_workspace是lammps运行工作目录路径，$lammps_input是lammps输入文件路径

B. 输入文件说明

在lammps输入脚本中，需要将势函数部分进行修改，修改如下：

pair_style apu model.pb -n num_fpga_card -o sequence_fpga_card
pair_coeff * *

其中势函数部分通过加入标志可调用1张FPGA卡或者2张FPGA卡，以及调用一张FPGA卡时的顺序。

参数	说明	可选值
num_fpga_card	调用的FPGA卡数量	1或2
sequence_fpga_card	FPGA卡调用顺序	01或10

C. 运行分子动力学

使用mpi多核运行分子动力学(Molecular Dynamics, MD)

sudo mpirun -n $num_cores $lmp_path -i lammps.in

其中$num_cores为使用的核数，$lmp_path为lammps的路径，lammps.in为lammps输入文件

D. 注意事项

运行MD时输入体系的原子数不同时，推荐使用以下mpi核数设置时的MD效率更高

体系原子数范围	mpi推荐使用核数
0~10000	1或2
>10000	4或8

3. 测试示例

测试示例部分结合GeTe的例子介绍了使用APU主机进行计算的完整流程，可通过百度网盘获取GeTe算例的训练与测试数据以及训练文件和lammps输入文件。

APU主机的密码为：nvnmd ，进入桌面后，~/Desktop/路径下example/为GeTe算例训练与测试的目录，example_ref/为GeTe算例训练和测试的参考结果。

A. 配置加速卡

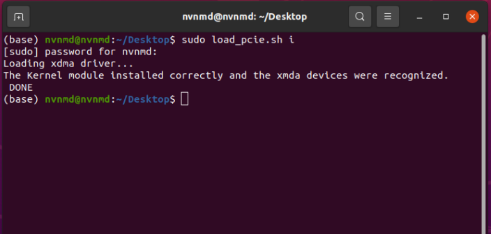

APU主机每次开机后，需在终端键入如下指令对FPGA加速卡进行配置

sudo load_pcie.sh i

输入密码后完成对加速卡的配置。

B. 训练

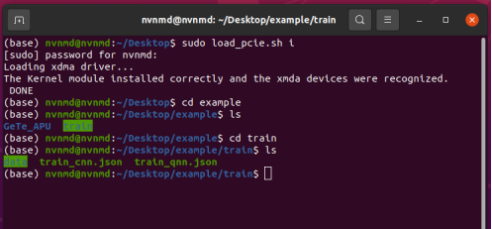

查看example/路径下内容，其中train/为训练文件夹，GeTe_APU/为测试文件夹。

使用cd指令进入训练文件夹，该目录下data/为GeTe算例的训练数据集，train_cnn.json和train_qnn.json分别为CNN和QNN模型的训练脚本，脚本中的参数在第一节中有详细的介绍。

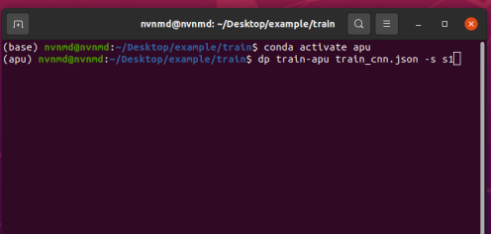

键入如下指令激活APU环境

conda activate apu

将conda环境由base切换为apu，输入CNN训练指令

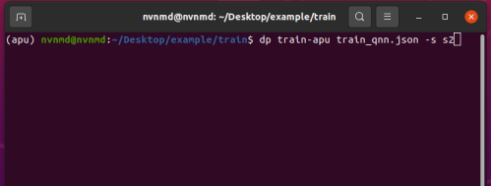

CNN训练完成后继续训练QNN

训练结束后，训练目录中文件如下，train_cnn与train_qnn分别包含CNN和QNN的训练过程文件和结果文件。

C. 测试

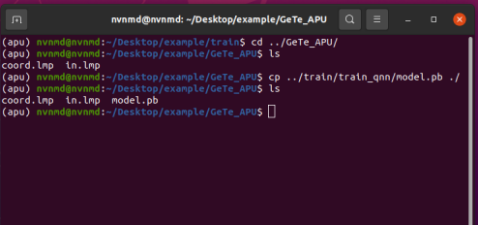

进入~/Desktop/example/GeTe_APU/测试目录下，将上述train_qnn/目录下QNN训练最终得到的模型model.pb拷贝到GeTe_APU/，该目录下包含lammps输入文件、GeTe坐标文件、APU模型文件。

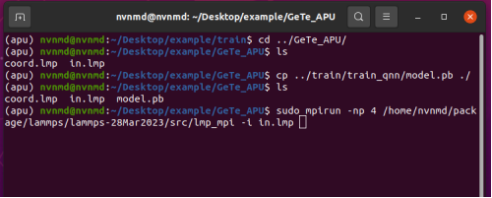

使用mpi多核运行分子动力学

执行完毕后可在log.lammps中查看输出信息。
